谐波保护器

发布时间: 2021/10/20 15:36:42人气:

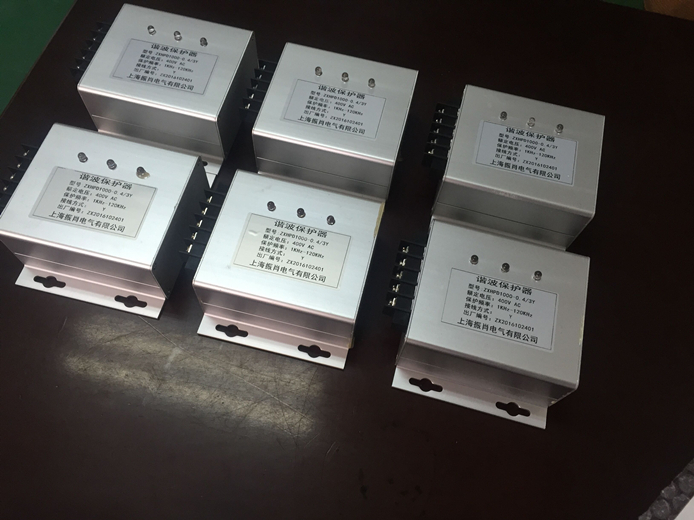

ZXHPD1000
Harmonic Protective Device
Installation  manual


( ZXHPD1000谐波保护器 )

使用手册









上海振肖电气有限公司


一、产品概述
谐波保护器,确切的来说,应该是:谐波吸收器。用来吸收叠加在50Hz上的高频谐波,正如本文题头的图形所示,通过接入本装置,可以还原正弦波的本来面目。以达到清洁电网的目的。
随着控制技术的不断发展,智能建筑中使用了大量的现代化用电设备和装置,如网络控制设备、各种数字办公设备、计算机、消防系统、监控系统、变频空调、 通讯系统、灯光调控系统等,造成了恶劣的谐波环境,对保证电力系统和设备的安全正常运行造成了极大的威胁。
     电子计算机等低压控制设备普遍存在着绝缘强度低、对谐波环境要求高、过电压耐受能力差的弱点。高次谐波污染往往使得这些高灵敏的电子系统在运行时,经常出现程序运行错误、死机、无故重新启动、数据错误、时间错误,甚至造成用电设备的永久性损坏,给人们的工作和日常生活造成了巨大损失。
     在消除或抑制谐波危害方面,智能建筑系统以往只是采取一些防范措施,这些措施无法从根本上消除谐波危害。
     谐波实际上是一种干扰,注入公用电网就会使电网受到“污染”,高次谐波还会直接对用电设备产生危害,造成电缆电线过热,相间短路和接地故障,噪音,浪费系统容量, 供电系统损耗增加, 绝缘加速老化,系统功率因数降低,降低保护作用,使医疗设备误动作等。近年,随着知识经济与信息时代的到来,电子计算机、精密医疗仪器 、微处理器以及其它数字化电子设备应用日益普遍,这些电气设备都对电源的电能质量具有很高的要求。
我公司根据市场需要,引进国外最新技术自主研发的FLHPD谐波保护器,它能吸收大于1KHz以上的各种频率、各种能量的谐波干扰,吸收谐波,自动消除对用电设备产生的随机高次谐波和高频噪声、脉冲尖峰、电涌等干扰。通过该智能谐波保护器能够净化电源、保护用电设备和功率因数补偿设备、防止保护装置的误跳闸,从而保护设备安全、高效地运行。
二、 型号说明



三、主要技术参数
(型号:ZXHPD 1000/0.4-3Y)


额定电压

0.4KV(三相)

额定保护频率

800Hz ~ 200KHz

最大脉冲电流值

15KA

最大连续工作电压(相电压)

250V

最大峰值电压(相电压)

700V

钳位电压值

对于3000V的脉冲电压,可限制410V以下

抗浪涌电流

对于300V的脉冲电压,脉冲电流不超过1000A

电路连接方式

星型

绝缘电阻

>5MΩ

耐压/接触点容量

导电部分与外壳间承受5000VAC,时间2秒,无击穿和闪络现象/150A

滤波性能

吸收频率

1KHz-120KHz

泄露电流

1.2mA

外部环境


温度范围

30℃-60℃

存贮温度

< 60℃

相对温度

< 90%

大气压力

52 -110Kpa

工作环境

无爆炸无腐蚀性气体导电尘埃,无细菌,无震荡,无冲击源 海拔3500M以下



安装

安装方式

悬挂安装,4 * M6螺丝

外形尺寸

三相:120mm*120mm*60mm (长*宽*高)

安装尺寸

三相:4 - M 6 (60*95)

电磁兼容性测试

震荡波抗扰度

IEC61000-4-5
IEC60939-1-2
U1449 2nd Edition TVSS Testing


静电放电抗扰度

射频电磁辐射抗扰度

电快速瞬变脉冲群抗扰度

电源

功耗

小于1.0 W

发热

小于40℃(外部环境25℃)

外部接口

端子/外壳

耐高温100℃/电工胶木

外壳类型

电工胶木

 压铸式散热铝壳

维护方式

免维护

使用寿命

15年以上

接线方式

接线端子连接

重量

2.0kg


四、功能特点及解决的问题
功能特点
◆ 采用超微晶合金材料与引进的特别电路 ;
◆ 对高次谐波、高频噪声、脉冲尖峰、电涌等干扰有极高的吸收作用 ;
◆ 随时跟踪电压、电流波形,矫正因谐波影响而产生畸变的电压、电流波形 ;
◆ 对操作过电压及雷击过电压有保护作用 ;
◆ 减少了用电设备的故障率,全面克服了由于谐波污染引起的高频干扰 ;
◆ 装置本身几乎不耗电,具有较高的经济效益 ;
◆ 结构设计合理,接线简单,安装调试方便 ;

解决的问题
◆ 计算机电子设备、PLC、电机、电器等芯片死机,经常出现莫名奇妙的故障,使得生产无法正常进行。
◆电源净化、可以消除浪涌、尖峰电压、电路噪音和静电等干扰。
◆灯光频闪。
◆数据网络堵塞 。
◆功率因数补偿及普通滤波装置所不能解决的高频率干扰。
◆由于电能质量恶劣,导致用电装置电能利用效率降低,用电量增加,造成不必要的电费支出。
五、接入系统位置标记图








五、安装方式
用BVR4㎜2的多股铜导线分别连接于A、B、C、N、Pe标志上。导线长度视实际情况而定,但要尽可能的短。本装置由于采用电工胶木材料,大大地增强了使用的安全性,可靠性,绝缘性能强化了。

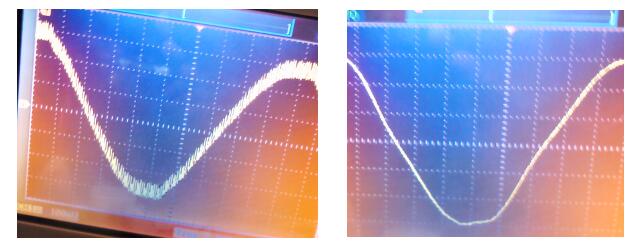

六、安装谐波保护器前后的系统波形对比:
     下图中左边是叠加不同频率的高频波形后的合成波形;右边波形分别是通过本谐波保护器后的波形,即并入本谐波保护器后的波形。
      试验表明,加入的高频成分,在接入本谐波吸收器后,已被本装置吸收殆尽,还原了正弦50Hz的本来面目。



   订货须知:
订货时需注明相数、电压等级、订货周期,如有其他特殊要求请予以注明。
